| 包 | com.supermap.web.utils |
| 类 | public class ScaleUtil |
| 继承 | ScaleUtil  Object |
分辨率与比例尺的概念及关系：
1. 地图分辨率表示屏幕上一个像素（pixel）所代表的地面实际距离。
2. 比例尺通常以比率(如 1:10000 )来表示，表示图上距离与实地距离之比。例如 1:10000 表示图上 1cm 代表实际距离 10000cm，即100米。
3. 地图分辨率与比例尺之间的转换关系:
..........................(1)
Scale————地图比例尺；
Resolution————地图分辨率；
PPI————每英寸的像素点数。
4. PPI 与 DPI 之间的关系：PPI （pixels per inch）是指图像分辨率，表示每英寸内的像素(pixel)个数，图像 PPI 值越高，画面的细节就越丰富。DPI 是指设备分辨率，意指每英寸上的网点数（dot per inch），如：屏幕分辨率、打印机分辨率。DPI 中的点（Dot）与图像分辨率中的像素（Pixel）是两个容易混淆的概念，DPI 中的点可以说是硬件设备最小的显示单元，而像素则既可是一个点,又可是多个点的集合。目前在 GIS 行业，大多数地图在显示于屏幕上时，地图图片 PPI 中的像素默认与屏幕 DPI 中的点是一一对应的。在 SuperMap iClient 8C for Flash 产品中，所指的 DPI 即为图像分辨率 PPI。
另请参见
| 方法 | 定义方 | ||
|---|---|---|---|
|
getDpi(referViewBounds:Rectangle2D, referViewer:Rectangle, referScale:Number, datumAxis:Number = 6378137):Number
[static] 获取地图 dpi，dpi 作用在于根据公式（1）进行比例尺与分辨率之间的相互转换...
|
ScaleUtil | ||
|
resolutionToScale(resolution:Number, dpi:Number, unit:String = degree, datumAxis:Number = 6378137):Number
[static] 根据公式（1）将分辨率转换为比例尺，其中分辨率单位需为：米/像素。
|
ScaleUtil | ||
|
scalesToResolutions(scales:Array, dpi:Number, unit:String = degree, datumAxis:Number = 6378137):Array
[static] 将比例尺数组转换为分辨率数组。
|
ScaleUtil | ||
|
scalesToResolutionsWithoutDPI(scales:Array, map:Map):Array
[static] 在无 DPI 的条件下，将比例尺数组转换为分辨率数组...
|
ScaleUtil | ||
|
scaleToResolution(scale:Number, dpi:Number, unit:String = degree, datumAxis:Number = 6378137):Number
[static] 根据公式（1）将比例尺转换为分辨率。
|
ScaleUtil | ||
|
scaleToResolutionWithoutDPI(scale:Number, map:Map):Number
[static] 在无 DPI 的条件下，将比例尺转换为分辨率...
|
ScaleUtil | ||
| getDpi | () | 方法 |
public static function getDpi(referViewBounds:Rectangle2D, referViewer:Rectangle, referScale:Number, datumAxis:Number = 6378137):Number
获取地图 dpi，dpi 作用在于根据公式（1）进行比例尺与分辨率之间的相互转换...
计算地图 dpi 需要 referViewBounds（地理范围）、referViewer（图片大小）、referScale（比例尺）、datumAxis（椭球半径，可选）四个参数:
referViewBounds ———— 表示 referScale 所指定的比例尺下，由 referViewer 所指定的图片大小所代表的实际地理范围；
referViewer ———— 表示图片像素大小，Rectangle 类型；
referScale ———— referViewBounds 与 referViewer 所对应的比例尺。
datumAxis ———— 【可选】地图所采用的地球椭球体长轴半径。该参数用于经纬度向平面米制单位的转换，作用于地图单位为经纬度的地图，若地图单位为米，可视该参数无效。该参数默认为 WGS84 椭球体的长轴半径（赤道半径）：6378137 m
下面简单列举几个常用椭球长轴半径：Krassovsky 1940:6378245、IAG 78:6378140、WGS 1984:6378137
上述四个参数（以下简称 DPI 参数）可以通过 SuperMap iServer 获取，方法如下：

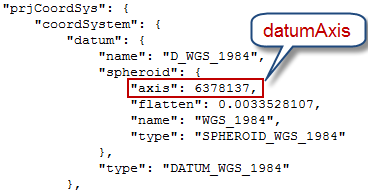

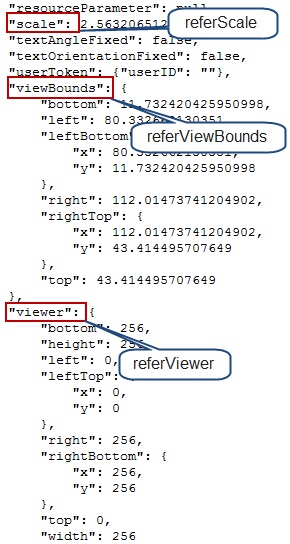

假设通过 SuperMap iServer Java 6R 已发布“世界地图”，访问服务地址：http://supermapiserver:8090/iserver/services/map-world/rest/maps/世界地图.rjson，可以获取“世界地图” DPI 参数，如下图：
...........
获取到 referViewBounds、referViewer、referScale、referScale、datumAxis 后，getDpi() 方法根据公式(2)计算 DPI 值：
..........................(2)
其中 Resolution = referViewBounds/referViewer，Scale = referScale。
参数
referViewBounds:Rectangle2D |
|
referViewer:Rectangle |
|
referScale:Number |
|
datumAxis:Number (default = 6378137) |
Number — 返回 DPI 值。 |
| resolutionToScale | () | 方法 |
public static function resolutionToScale(resolution:Number, dpi:Number, unit:String = degree, datumAxis:Number = 6378137):Number
根据公式（1）将分辨率转换为比例尺，其中分辨率单位需为：米/像素。
参数
resolution:Number — 待转换的分辨率。 |
|
dpi:Number — DPI 值。 |
|
unit:String (default = degree) — 地图单位。默认为 degree。 |
|
datumAxis:Number (default = 6378137) — 地图坐标系统所采用的椭球长轴半径，默认为 WGS_84 椭球：6378137。 |
Number — 返回比例尺。 |
| scalesToResolutions | () | 方法 |
public static function scalesToResolutions(scales:Array, dpi:Number, unit:String = degree, datumAxis:Number = 6378137):Array
将比例尺数组转换为分辨率数组。
参数
scales:Array — 比例尺数组。 |
|
dpi:Number — dpi 值。 |
|
unit:String (default = degree) — 地图单位。默认为 degree。 |
|
datumAxis:Number (default = 6378137) — 地图坐标系统所采用的椭球长轴半径，默认为 WGS_84 椭球：6378137。 |
Array — 返回分辨率数组。 |
| scalesToResolutionsWithoutDPI | () | 方法 |
public static function scalesToResolutionsWithoutDPI(scales:Array, map:Map):Array
在无 DPI 的条件下，将比例尺数组转换为分辨率数组...
该方法遍历比例尺数组中的每一元素，同时调用 scaleToResolutionWithoutDPI() 方法实现每个比例尺向分辨率的转换。
参数
scales:Array — 待转换的比例尺数组。 |
|
map:Map — 与比例尺关联的地图 Map 对象。 |
Array — 返回分辨率数组。 |
另请参见
| scaleToResolution | () | 方法 |
public static function scaleToResolution(scale:Number, dpi:Number, unit:String = degree, datumAxis:Number = 6378137):Number
根据公式（1）将比例尺转换为分辨率。
参数
scale:Number — 待转换的比例尺。 |
|
dpi:Number — DPI 值。 |
|
unit:String (default = degree) — 地图单位。默认为 degree。 |
|
datumAxis:Number (default = 6378137) — 地图坐标系统所采用的椭球长轴半径，默认为 WGS_84 椭球：6378137。 |
Number — 返回分辨率，单位：米/像素。 |
| scaleToResolutionWithoutDPI | () | 方法 |
public static function scaleToResolutionWithoutDPI(scale:Number, map:Map):Number
在无 DPI 的条件下，将比例尺转换为分辨率...
根据公式（1）可以看出，分辨率与比例尺之间的相互转换必需使用到 DPI，但在某些特殊情况下没有 DPI，如用户自定义的缓存图层，通过 SuperMap Deskpro 生成的缓存图片一般仅知道地图的比例尺，无法知道缓存图片的 DPI，此时若想使用 Map.zoomToResolution()方法将地图缩放到某一显示级别下会出现障碍。针对这种情况，SuperMap iClient 8C for Flash 提供了 scaleToResolutionWithoutDPI() 方法，在没有 DPI 的情况下，可以将比例尺转换为分辨率。该方法需要设置与待转换的比例尺关联的地图 Map 参数。
看完上述的描述之后，您肯定有这样的疑惑：有了比例尺之后，用 Map.zoomToScale()就可实现地图缩放到某一显示级别下，为何非要用分辨率？
原因：使用 Map.zoomToScale() 方法的前提是必需知道地图 DPI，即没有 DPI 是无法使用 Map.zoomToScale() 方法的。
注意： scaleToResolutionWithoutDPI() 方法表面上似乎没有使用 DPI，但它的内核其实使用的是通用 DPI 值——96。因此，如果您的地图 DPI 与 96 可能有所偏差，建议不要使用该方法。
参数
scale:Number — 待转换的比例尺值。 |
|
map:Map — 与待转换的比例尺关联的地图 Map 对象。 |
Number — 返回分辨率值。 |
